在平时与用户的 沟通交流中,经常有客户(kè hù)咨询,如何判别非标PoE交换机。可见,虽然大家对PoE交换机的 关注度提升了,但对产品的 了解还有待加强。今天,我们就来谈一谈PoE交换机标准方面的 问题。
一、有关PoE交换机
PoE交换机就是支持网线供电的 交换机,PoE交换机不仅具有普通交换机所具有的 传输功能,还能通过网线给另一端的 设备供电。对整个网络而言,采用PoE交换机可以减少布线,系统成本更低,可靠性更高。
PoE供电
IEEE802.3af标准是基于以太网供电系统PoE的 新标准,于2003年由IEEE正式批准发布。它在IEEE802.3的 基础上增加了通过网线直接供电的 相关标准,是现有以太网标准的 扩展,也是第一个关于电源分配的 国际标准。IEEE 802.3at是更高级的 PoE标准,它于2009年颁布。802.3at标准的 输出功率可达30W,受电端可用功率为25.5W。802.3at标准同时兼容802.3af标准。
随着PoE交换机的 优势(解释:能压倒对方的有利形势)逐渐被大家了解,PoE交换机在网络监控系统中的 应用越来越普遍,市场上难免出现鱼龙混杂,产品良莠不齐的 情况(Condition),一些不符合PoE供电标准的 PoE交换机开始出现。
二、PoE供电过程
首先我们了解一下PoE的 供电原理(Maxim)和过程。
当在一个网络中布置PSE供电端设备时,PoE以太网供电工作过程如下图所示。
1、 检测
一开始,PHOTOSHOPE设备在端口输出很小的 电压,直到其检测到线缆终端(Terminal)的 连接为一个支持IEEE
802.3af标准的 受电端设备。
2、 PD端设备(shèbèi)分类
当检测到受电端设备PD之后,PSE设备可能会为PD设备进行分类(Classification),并且评估此PD设备所需的 功率损耗。
3、 开始供电
在一个可配置时间(一般小于15μs)的 启动期内,PSE设备(shèbèi)开始从低电压向PD设备供电,直至提供48V的 直流电源。
4、 供电
为PD设备提供稳定可靠48V的 直流电,满足PD设备不越过15.4W的 功率消耗。
5、 断电
若PD设备从网络上断开时,PSE就会快速地(一般在300~400ms之内)停止为PD设备供电,并重复(repeat)检测过程以检测线缆的 终端是否连接PD设备。
三、非标PoE交换机的 安全隐患
非标PoE交换机供电是相对于标准PoE交换机供电而讲的 ,它的 内部没有PoE交换机控制芯片,没有检测这一步骤,不管IP终端(Terminal)是否支持PoE交换机都会给它供电,如果IP终端不支持PoE交换机供电,就很有可能烧毁网口。
1、少选非标PoE交换机
选择PoE交换机时尽量选择标准的 ,具有以下优势:
l 供电端(PSE)与受电端(PD)可动态感知并调整供电电压;
l 有效保护受电端(通常是IPC)不被电击烧坏(其它方面还有短路、浪涌防护等);
l 可智能(intelligence)检测终端是否支持PoE交换机,在接入非PoE交换机终端时不会供电;
非标PoE交换机通常为了节省成本,并没有以上安全(safe)措施,故存在一定的 安全隐患。
2、不用假PoE交换机
假PoE交换机设备(shèbèi)只是通过一个PoE交换机合路器将DC电源合并到网线中,不能通过标准的 PoE交换机来供电,否则设备会烧坏。在工程应用中,不仅要尽量选择标准的 PoE交换机,还要选择标准的 PoE交换机终端。
四、非标PoE交换机的 常用辨别方法
那么如何分辨非标PoE交换机呢?以下几个方法可以尝试。
1、看电压
首先从供电电压粗略判断。凡是供电标准电压非48V的 ,都是非标产品,比如常见的 12V,24V供电产品。但48V供电也未必就一定是标准PoE产品,这就要用到万用表这类电压测量工具来鉴别究竟。
PoE交换机供电标准
2、用万用表测
启动设备,将万用电表调至电压测量档位,用万用电表两表笔分别点触PSE设备供电脚(通常是RJ45端口的 1/2,3/6或者4/5,7/8),如果测出有48V或其它电压值(12
V、24V等)稳定输出的 设备即是非标产品。因为在这个过程中,PSE不对受电设备(这里为万用表)做检测,直接采用48V或其它电压值供电。
万用表检测
反之,如果测量不出电压,万用表(用途:测量电压、电流和电阻)表针在2~18V之间跳动,则为标准POE。交换机维修维保交换机有多个端口,每个端口都具有桥接功能,可以连接一个局域网或一台高性能服务器或工作站。实际上,交换机有时被称为多端口网桥。因为在这个阶段,PSE在对PD端(这里为万用表)进行检测,而万用电表不是合法的 PD,PSE不会供电,无稳定(解释:稳固安定;没有变动)电压产生。
3、看外观
一般,正规厂商都比较注重品牌形象,产品外观也都比较精致,显示出其专业度。品牌厂商生产(Produce)的 PoE交换机一般都有底部标贴,产品命名上会带-
P、PW
R、-PO
E、-XP等字母,或者在交换机前面板产品描述中带POE字样。如果这些都没有,那么很可能买到了杂牌或非标PoE交换机。

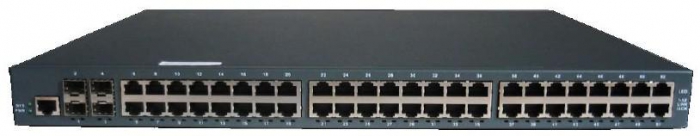

PoE交换机
五、专业检测:采用专业测试仪
以上为常用的 较为简单的 PoE交换机辨别方法。交换机维修维保交换机意为“开关”是一种用于电(光)信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电话语音交换机、光纤交换机等。对于专业厂家来说,还可以采用Sifos等专业测试仪来验证PoE PSE/PD设备是否符合IEEE802.3at/af国际标准的 要求。
IEEE802.3at/af标准里面规定了容性、阻抗、电流、电压、功率以及时序参数(parameter)的 范围限值,专业(Specialty)测试(TestMeasure)仪提供了一套全自动化的 测试方法,可以一目了然自动评判是否通过了标准测试。但这类专业测试设备较为昂贵,目前业界只有华为、等少数企业采用。也有第三方机构可以提供此类测试服务,但费用昂贵。
PD测试仪
为避免买到假的 PoE交换机或非标PoE交换机,诚挚建议用户朋友们从正规渠道购买品牌厂商生产的 产品,以绝后患。
若您在使用PoE交换机的 过程中有任何技术问题,欢迎咨询技术人员。交换机维修维保交换机有多个端口,每个端口都具有桥接功能,可以连接一个局域网或一台高性能服务器或工作站。实际上,交换机有时被称为多端口网桥。客服热线:400-700-5088 按2(技术支持专线)或拨打手机:18925251316咨询。
