针对不同的需求该怎么选择适用的交换机?

  来源:星万全科技  已读:

交换机

首先,交换机的种类与型号太多,前面就讲过关于《核心交换机和普通交换机的区别》,今天再给大家详细的介绍下核心交换机与普通交换机,让您更好的去选择适合自己的设备。

一、端口的区别

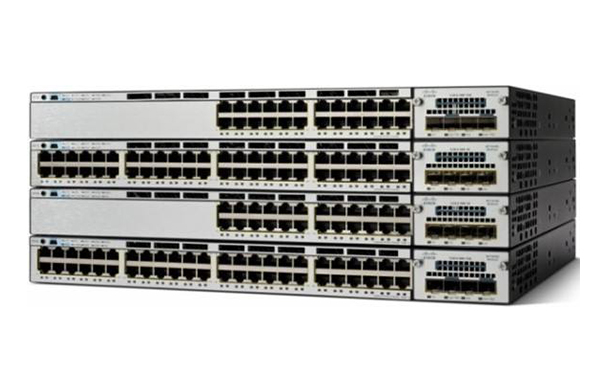

普通交换机端口数量一般为24-48个,网口大部分为千兆以太网或者百兆以太网口,主要功能用于接入用户数据或者汇聚一些接入层的交换机数据,这种交换机最多可以配置Vlan简单路由协议和一些简单的SNMP等功能,背板带宽相对较小。

而核心交换机端口数量较多,通常采用模块化,可以自由搭配光口和千兆以太网口。一般核心交换机都是三层交换机,可设置路由协议/ACL/QoS/负载均衡等各种高级网络协议。最主要的一点是核心交换机的背板带宽远远高于普通交换机,且通常有单独引擎模块,并且为主备用。

二、用户连接或访问网络的区别

通常将网络中直接面向用户连接或访问网络的部分称为接入层,将位于接入层和核心层之间的部分称为分布层或汇聚层,接入层目的是允许终端用户连接到网络,因此接入层交换机具有低成本和高端口密度特性。汇聚层交换机是多台接入层交换机的汇聚点,它必须能够处理来自接入层设备的所有通信量,并提供到核心层的上行链路,因此汇聚层交换机具备更高的性能,更少的接口和更高的交换速率。

而网络主干部分则称为核心层,核心层的主要目的在于通过高速转发通信,提供优化、可靠的骨干传输结构,因此核心层交换机应用有更高的可靠性、性能和吞吐量。

三、核心交换机有哪些优势

相比普通交换机,数据中心交换机需具备:大缓存、高容量、虚拟化、FCOE、二层TRILL技术等方面的特征。

1、大缓存技术

数据中心交换机改变了传统交换系统的出端口缓存方式,采用分布式缓存架构,缓存比普通交换机也大许多,缓存能力可达1G以上,而一般的交换机只能达到2~4M。对于每端口在万兆全线速条件下达到200毫秒的突发流量缓存能力,从而在突发流量的情况下,大缓存仍能保证网络转发零丢包,正好适应数据中心服务器量大,突发流量大的特点。

2、高容量设备

数据中心的网络流量具有高密度应用调度、浪涌式突发缓冲的特点,而普通交换机以满足互连互通为主要目的,无法实现对业务精确识别与控制,在大业务情况无法做到快速响应和零丢包,无法保证业务的连续性,系统的可靠性主要依赖于设备的可靠性。

所以普通交换机无法满足数据中心的需要,数据中心交换机需要具备高容量转发特点,数据中心交换机必须支持高密万兆板卡,即48口万兆板卡,为使48口万兆板卡能够全线速转发,数据中心交换机只能采用CLOS分布式交换架构。除此之外,随着40G和100G的普及,支持8端口40G板卡和4端口的100G板卡也逐渐商用,数据中心交换机40G、100G的板卡早已出现进入市场,从而满足数据中心高密度应用的需求。

3、虚拟化技术

数据中心的网络设备需要具有高管理性和高安全可靠性的特点,因此数据中心的交换机也需要支持虚拟化,虚拟化就是把物理资源转变为逻辑上可以管理的资源,以打破物理结构之间的壁垒,网络设备的虚拟化主要包括多虚一,一虚多技术,多虚多等技术。

通过虚拟化技术,可以对多台网络设备统一管理,也可以对一台设备上的业务进行完全隔离,从而可以将数据中心管理成本减少40%,将IT利用率提高大约25%。

4、TRILL技术

数据中心在构建二层网络方面,原先的标准是STP协议,但其故有的缺陷如:STP是通过端口阻止来工作的,所有冗余链路不进行数据转发,造成了带宽资源的浪费,STP整网只有一颗生成树,数据报文都要经过根桥中转后才能到达,影响了整网的转发效率。

所以STP将不再适合超大型数据中心的扩展,TRILL正是因应了STP的这些缺陷而产生的,是为数据中心应用而产生的技术,TRILL协议把二层配置和灵活性与三层融合和规模有效结合在一起,大二层不需要配置的情况下,就可实现整网无环路转发。TRILL技术是数据中心交换机二层基本特性,这是普通交换机所不具备的。

5、FCOE技术

传统的数据中心往往存在一张数据网和一张存储网络,而新一代的数据中心网络融合趋势越来越明显,FCOE技术的出现使网络融合成为可能,FCOE就是把存储网的数据帧封装在以太网帧内进行转发的技术。实现这一融合技术必然是在数据中心的交换机上,普通交换机一般都不支持FCOE功能。

四、POE交换机技术及优势

市场主流的PoE交换机有两种标准, IEEE802.3af和 802.3 at,分别定义了15.4W和30W的供电功率,但由于在传输过程中存在损耗,所以实际供电功率为12.95W和25.5W,额定电压为DC 48v 。

在使用支持IEEE802.3af标准的PoE交换机时,受电设备的功率不能超过12.95W;同理使用IEEE802.3at标准的PoE交换机时,受电设备的功率不能超过25.5W。

一般,一个同时支持IEEE802.3af/at标准的PoE交换机,供电功率是自适应的。比如,它连接的是5W的设备,那么提供5W的电力;如果连接的是20W的设备,那么就提供20W的电力。

PoE交换机就是支持对网线供电的交换机,和普通交换机相比就是终端(比如AP、数字摄像头等)不用再进行电源布线,对整个网络而言可靠性更高。PoE交换机就是除了能提供普通交换机所具有的传输功能,还能给网线的另一端设备提供供电功能。

PoE后端的设备只需有一根网线,节省空间,可随意移动(简单,方便),节约成本。

只要PoE 交换机连接在UPS上就可以为后端所有POE相关设备在断电时的供电。用户可以自动、安全地在网络上混用原有设备和PoE设备,这些设备能够与现有以太网电缆共存。
